潰されるアルミ缶は破裂直前に「不思議なシマシマ」が現れると判明 (3/3)

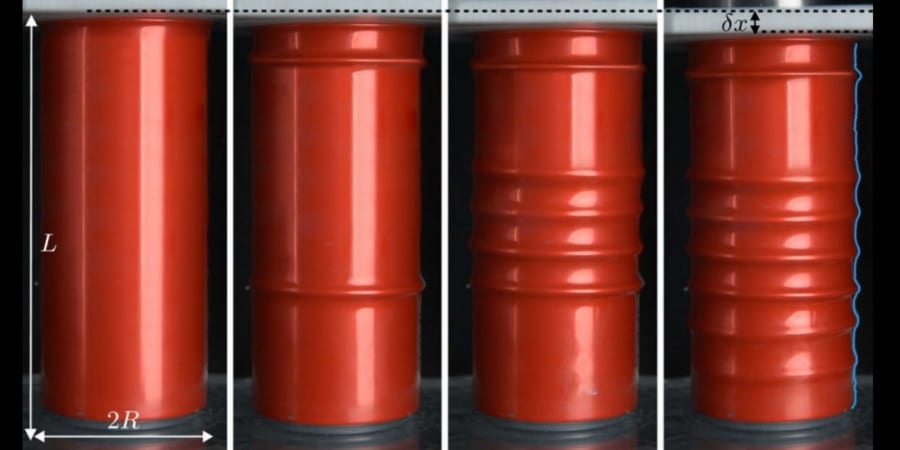

【専門家向け】この現象は「高圧缶の変形」ではなく、「近似的に体積を保つ薄肉円筒の局在・順次座屈」である

液体入り飲料缶に見られた現象は、単なる圧壊でも、最初から全体に等間隔のしわが立つ古典的な周期座屈でもありません。

むしろ本質は、中身がほぼ縮まらない薄肉円筒シェルが、軸方向の圧縮を受けたときに、軸対称のリング状座屈を「局在した形」でまず一つ生み、その後それを隣接位置へ順次増殖させていく、という点にあります。

論文でも、これは空き缶のような急激な崩壊とは異なり、また、境界付近から折れが進んで自己接触しながら潰れていく通常の軸圧壊とも別の機構だと位置づけられています。

実際、今回の座屈は比較的小さなひずみで始まり、しかも自己接触なしに進行していました。

この「別物らしさ」は、実験の力学応答にはっきり出ています。

最初のリングが現れる瞬間に荷重が急に下がり、その後、そのリングが深く育つあいだは再び荷重が上がる。

そして次のリングが生まれるとまた荷重が落ちる、という鋸歯状の履歴が繰り返されます。

つまり、変形は連続的に平均化されて進むのではなく、座屈の核生成、成長、飽和、次の核生成という段階的なサイクルで進んでいるのです。

さらに重要なのは、この現象が未開封の加圧缶だけでなく、水を入れ直して常圧で再封した缶でも同様に起きたことです。

したがって、少なくとも現象の質を左右する点では、初期内圧の高さそのものより、缶内容物の近似的な非圧縮性が重要だとみるのが妥当です。

では、なぜ一つの座屈がただ深くなるのではなく、あるところで「次のリングを作る方が有利」になるのでしょうか。

研究チームは缶壁を切り出して引張試験と曲げ試験を行い、缶材料が単純な線形弾性体ではなく、円周方向の応答において、変形初期には座屈を進めやすい軟化が現れ、その後には逆に変形を深くしにくくする再硬化が現れるという解釈をモデルに組み込みました。

しかもその効果は、軸方向の曲げ非線形よりも、円周方向の応答、つまりフープ応力側の非線形のほうが本質的でした。

言い換えると、この缶は「いったんリングを作ること」は促進する一方で、「その同じリングをどこまでも深くすること」は途中から不利にしてしまう材料応答を持っているのです。

その結果、ある振幅に達したところで、既存リングの深掘りよりも、隣に新しいリングを核生成するほうが力学的に有利になります。

著者らはこれを、パターン形成でよく知られるスイフト＝ホーエンベルグ型の局在解として捉えました。

より具体的には、制御パラメータである圧縮が増すにつれて、局在した波束が一本分ずつ空間的に広がっていく、いわゆるホモクリニック・スネーキングに対応する分岐構造が現れる、という理解です。

ここで大事なのは、「缶全体がいきなり同じ波長の周期模様で埋まる」のではなく、空間的に限られた領域にまず局所解が立ち、その包絡が広がるたびに内部に新しいリングが一つ加わるという順序性です。

論文の数値計算でも、最初は一つの目立つ波として始まり、その後はより幅広い局在構造へと枝分かれしながら、結果として缶全体がリングで覆われていく様子が示されています。

定量面で見ると、この現象にはいくつかの重要な特徴があります。

まず、リング間隔は缶の半径と板厚の幾何平均に関わっており、これは内部圧を受ける薄肉シェルのしわ形成で知られる古典的な長さスケールと整合的です。

また、圧縮速度を変えても結果がほとんど変わらなかったことから、少なくとも今回の条件では速度依存より準静的な材料・幾何学的条件が主要因とみられます。

一方で、理論モデルの予測は座屈開始の力とひずみについて実験とおおむね対応したものの、最大振幅や缶全体がリングで埋まるまでに必要な圧縮量は過大評価する傾向がありました。

著者ら自身も、その一因として、缶が軸方向にほとんど伸びないと仮定した簡略化や、成形工程由来の材料不均一をモデルに入れていない点を挙げています。

つまり、この理論の強みは精密な数値予言というより、順次座屈を生む力学の骨格を抜き出したことにあります。

この視点に立つと、今回の仕事の価値は「缶がシマシマになる理由がわかった」ことにとどまりません。

より重要なのは、局在パターンが順番に増える現象を、材料非線形・近似非圧縮内容物・円筒シェル幾何の組み合わせとして統一的に説明した点です。

しかも著者らは、この機構がアルミ缶だけの特殊例ではなく、降伏後に軟化し、その後再び硬化するような応答を示す他の材料系にも広がる可能性を示唆しています。

したがってこの研究は、液体入り金属容器の破壊予兆の理解に向けた基礎知見や、充填後に金型なしで軸方向のコルゲーションを形成する製造法の検討に資する、示唆的な基礎研究だと言えます。
